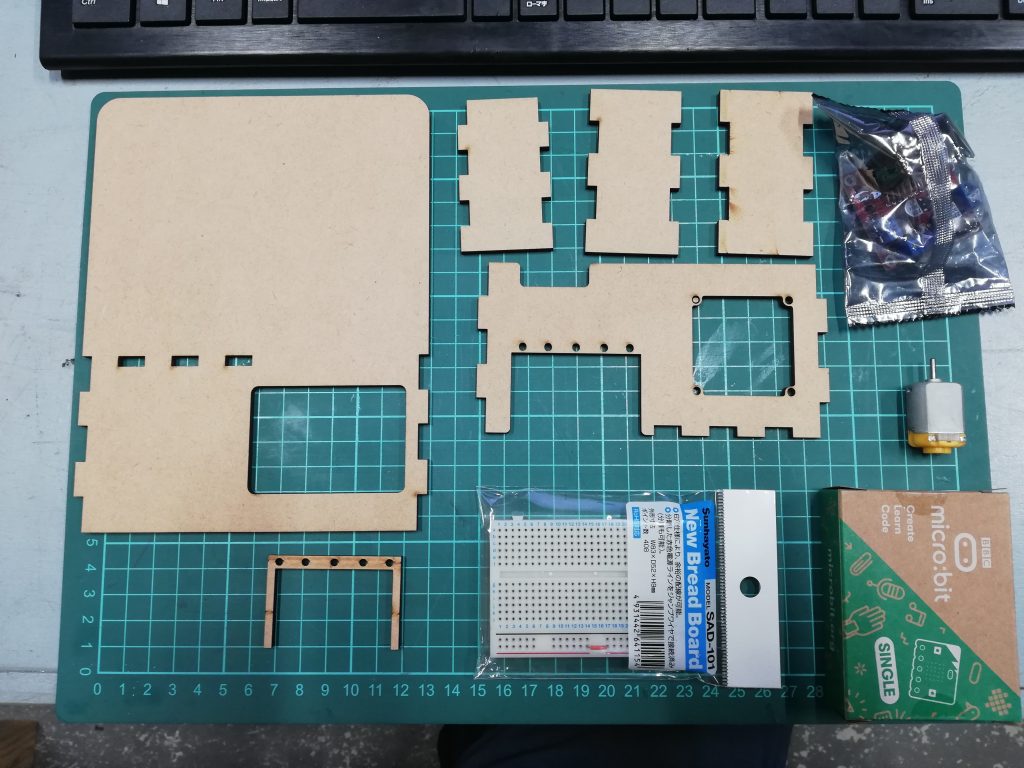

使用したもの
マイコン(microbit)
モータードライバー(L298N)
ブレッドボード
配線
MDF板
今回はmicrobitを使用して色々な制御をおこなうにあたり、前段階としてマイコンやモータードライバーを固定する土台を製作することにしました。電子工作をする際に、基板が固定されていると配線作業がしやすくなるためです。
１、作業台の設計

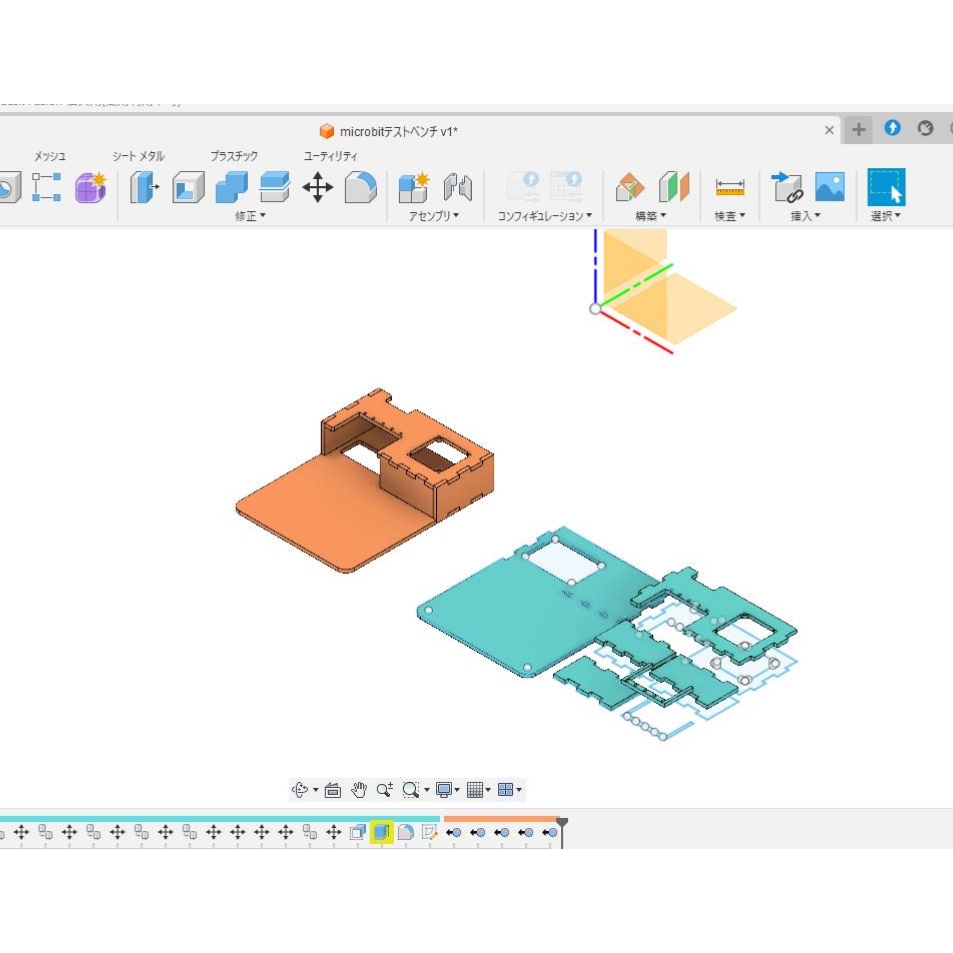

まずは作業台をCADで設計します。今回は素材に4㎜のMDF板を使用することにします。
上記データをレーザーカッターにて切断します。
２、組み立て＆基板の固定
MDFの各パーツを組み立てて、microbitとL298Nを固定します。

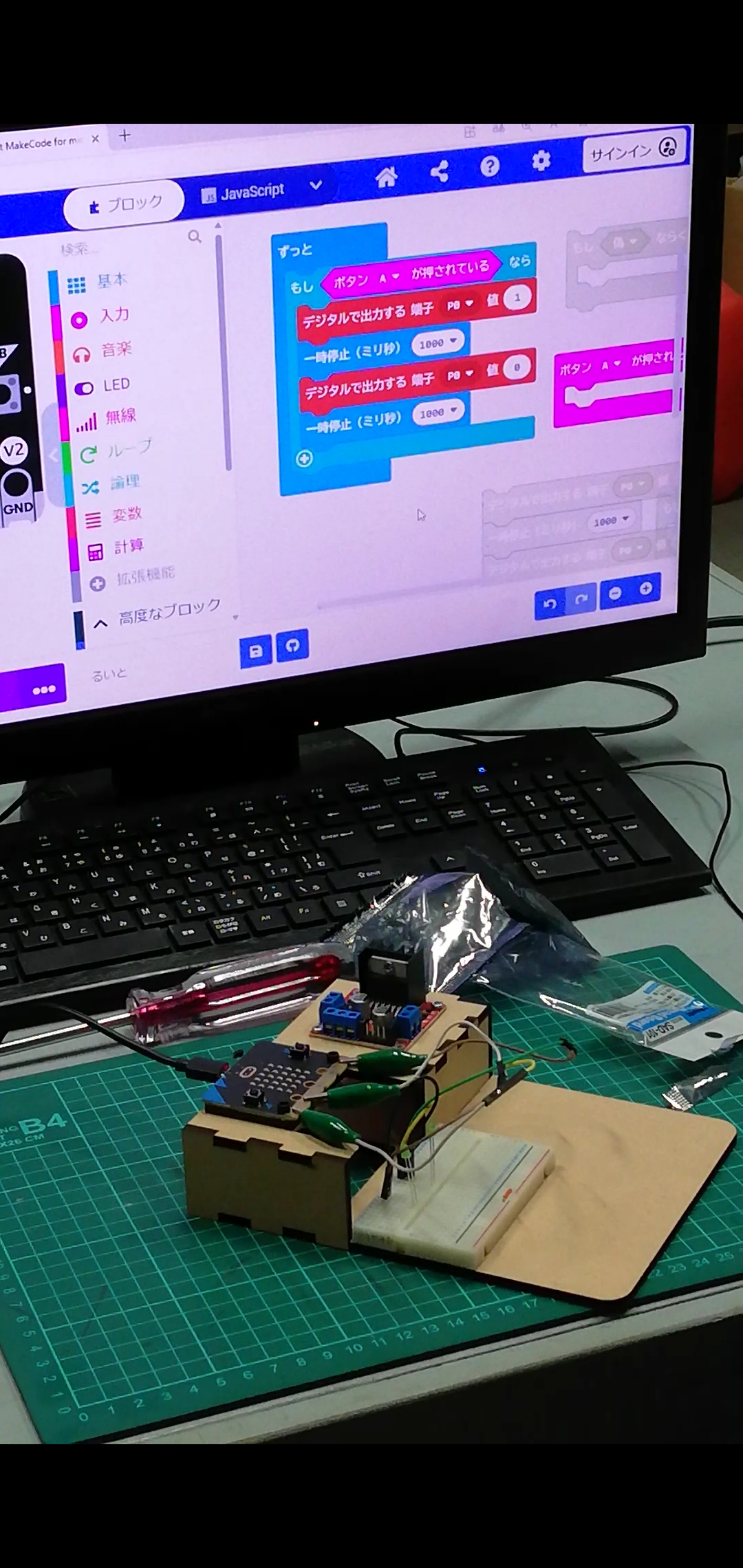

３、完成
広いスペースはブレッドボードなどを置けるようにしています。
